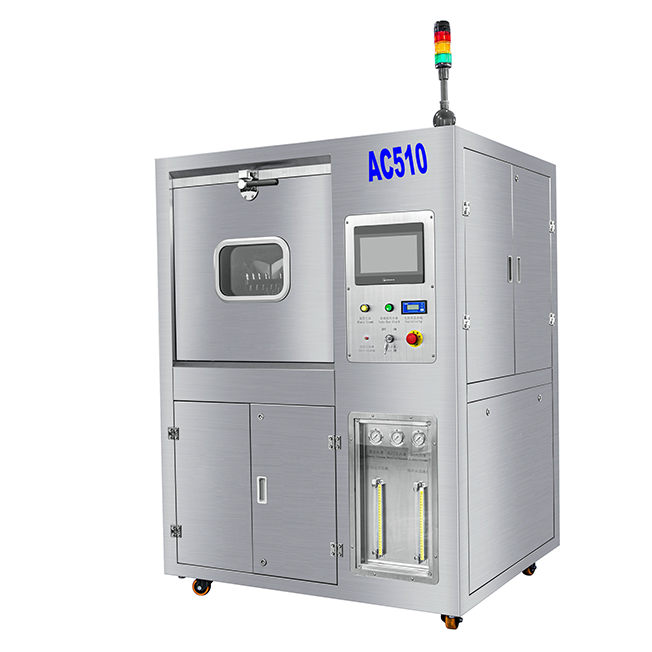

PCBA离线清洗机AC510

AC510 主要用于汽车电子,军工,航空,航天,医疗,LED,智能仪表等行业的小批量,多品种PCBA焊接后残留助焊剂的自动清洗。设备占地面积小,集成度高,清洗,漂洗,干燥等流程在一台机器里面自动完成。

分享

相关产品






 设备用途

AC510 主要用于汽车电子,军工,航空,航天,医疗,LED,智能仪表等行业的小批量,多品种PCBA焊接后残留助焊剂的自动清洗。设备占地面积小,集成度高,清洗,漂洗,干燥等流程在一台机器里面自动完成。



 设备结构:



 设备特点:

  1. 整机304不锈钢材料,坚固耐用,耐酸碱清洗液腐蚀,设计使用寿命15年。
  2. 适合于小批量,多品种PCBA的清洗。
  3. 可清洗PCBA松香型助焊剂、免洗助焊剂、水溶性助焊剂。
  4. 双层清洗篮,配备PCBA快速清洗夹具。
  5. 中英文操作界面,进度条指示工作进程。
  6. PLC控制,触摸屏操作,清洗程序可编辑。
  7. 清洗液循环使用,节约清洗液。
  8. DI水多次漂洗,适应高标准的洁净度和离子污染度要求。
  9. 双层密封门,确保清洗过程无液体气味散发。



 技术规格:

序号

项目

技术规格

备注

1

清洗篮尺寸

L610*W560*H100(mm)

2层

2

清洗液箱容量

60L



3

浓缩液箱容量

30L



4

暂存箱容量

18L



5

清洗时间

5~20min



6

漂洗时间

1~2min



7

漂洗次数

1~10次



8

干燥时间

5~30min



9

清洗液加热温度

RT~75℃



10

烘干温度

RT~100℃



11

电阻率测试范围

0~18MΩ



12

清洗/漂洗压力

0~4kg/cm2



13

电源

AC380V 3P,50/60HZ,30KW



14

气源

0.5~0.7Mpa,200~400L/Min



15

设备尺寸

L1300*W1200*H1860(mm)



16

设备重量

600KG
